タトゥー除去レーザーにおけるフラットトップ ビーム プロファイルとガウス ビーム プロファイル

レーザー システムの臨床効果は、その波長とパルス持続時間をはるかに超えて広がります。エネルギーの空間分布、特にビーム プロファイルは、組織の相互作用、安全マージン、および最終的な患者の転帰を基本的に決定します。クリニックでは、予測不可能なインククリアランス率、水ぶくれ、色素沈着低下、瘢痕化などの表皮損傷の発生率が高く、非常に非効率的な治療時間に遭遇することがよくあります。これらの運用上のボトルネックは、多くの場合、レーザーのスポット サイズ全体にわたる不均一なエネルギー分布の直接的な症状であり、ベースライン フェージングを達成するために、施術者は頑固な領域を過剰に治療したり、パルスを過剰にオーバーラップさせたりする必要があります。

これらの臨床上のハードルを解決するには、新しいハードウェアを診療に統合する前に、光配信システムの厳密な技術評価が必要です。このガイドでは、従来のガウス ビーム プロファイルと最新のフラットトップ ビーム プロファイルの運用上および臨床上の違いを分解します。根底にある光物理学を理解することで、施術者は 患者の安全性、除去効果、およびハードウェアの長期信頼性のバランスをとった タトゥー除去レーザーを自信を持って選択できます。

• エネルギー分布が安全性を左右する: ガウス ビームはピーク エネルギーを中心に集中させ (「ホット スポット」を作成)、熱損傷のリスクを高めますが、フラットトップ ビームはエネルギーをスポット サイズ全体に均一に分布させます。

• オーバーラップと効率: 真のフラットトップ プロファイルは強度変動を 10% 未満に維持し、スポットのオーバーラップを最小限に抑えます (通常 10 ～ 20%)。ガウス プロファイルでは、エッジで最大 50% の強度低下が発生する可能性があり、最大 50% のオーバーラップが必要となり、処理時間が増加します。

• ハードウェアの複雑さ: 均一なフラットトップビームを生成するには、高度なビーム整形光学系 (回折光学素子やマイクロレンズアレイなど) が必要であり、レーザーシステムの初期資本支出とメンテナンス要件が増加します。

• スーパーガウスの現実: 実際の臨床応用では、「フラットトップ」ビームは多くの場合、高次の「スーパーガウス」プロファイルとして設計され、平らなプラトーから急峻で鋭い外縁への移行を最適化します。

• ピコ秒の相乗効果: フラットトップ プロファイルとピコ秒のパルス持続時間を統合することで、付随的な熱損傷を最小限に抑えながら写真製版効果を最大化し、タトゥー クリアランスにおける現在のゴールド スタンダードを表します。

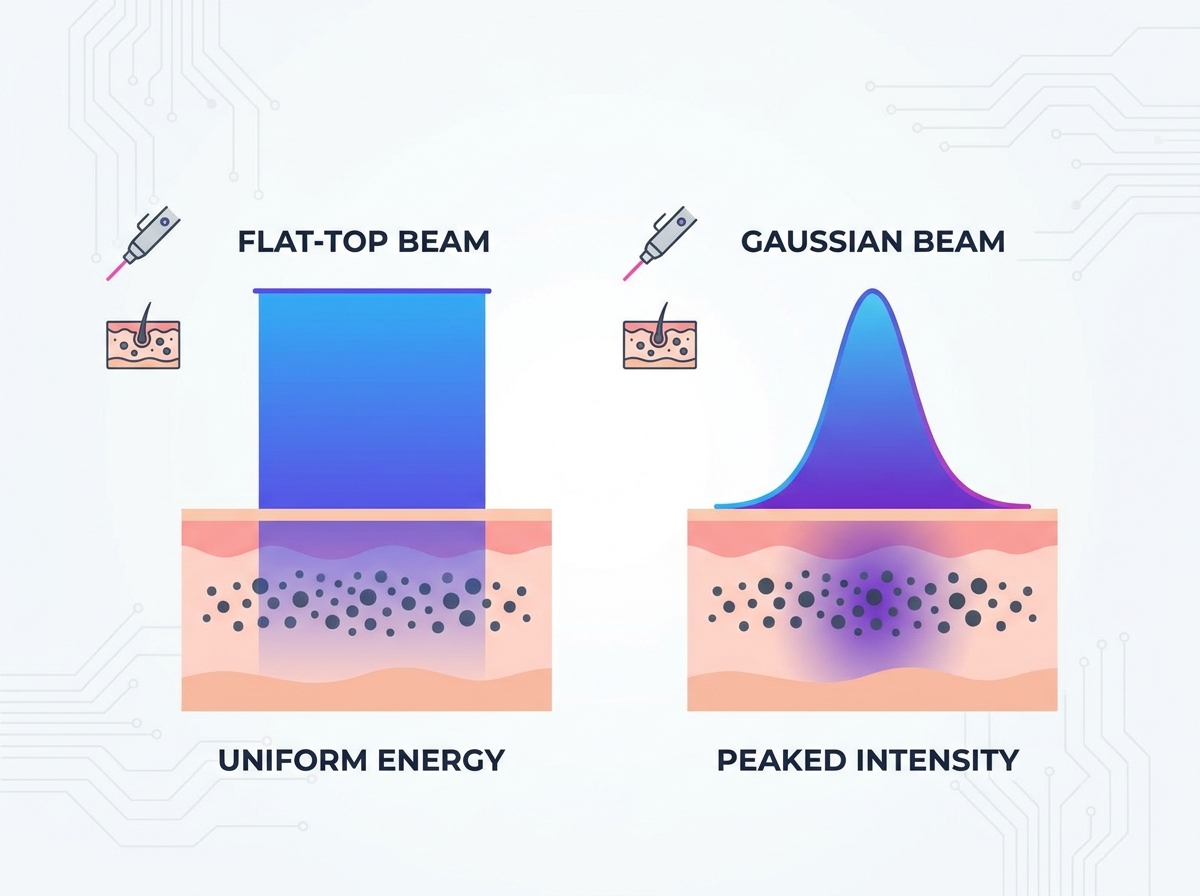

タトゥー除去レーザーのビームプロファイルの物理学

光が治療スポット全体にどのように空間的に分布するかを理解することは、周囲の組織の熱緩和時間を超えることなく、一貫したフルエンス (J/cm²) を達成するための基礎となります。空間プロファイルによって、送達されるエネルギーが治療用音波として作用するか、それとも有害な熱傷として作用するかが決まります。レーザー ハードウェアを評価する場合、ビーム プロファイルは臨床エンドポイントの予測可能性を制御する主な変数です。

ガウス ビーム力学 (「ホット センター」問題)

標準の TEM00 ガウス プロファイルは、最高強度がビームの正確な幾何学的中心に集中する釣鐘曲線のエネルギー分布を示します。この中央のピークから、エネルギーレベルは周辺端に向かって大幅に減少します。多くの標準的なシステムでは、この低下は、スポットの外縁がタトゥーの色素を粉砕するのに必要な治療閾値を大幅に下回ることを意味します。この周辺エネルギーの減少は最大 50% に達する可能性があり、レーザー パルスの外側半径がインクの断片化に対して臨床的に無効になります。

この物理的現実は、いらだたしい臨床的パラドックスを生み出します。スポットの端に十分なエネルギーを供給し、未処理の隙間が残らないようにするには、施術者はマシンの全体的なフルエンスを増やす必要があります。ただし、エネルギーをダイヤルアップすると、中央のピークが危険なほど高く、組織に損傷を与えるレベルに達します。パルスの中心は局所的な熱の危険となり、表皮の裂傷、ピンポイントの出血、その後の瘢痕化のリスクを大幅に高めますが、エッジではインクのクリアランスに必要な光音響破壊がほとんど達成されません。

フラットトップ (トップハット) ビームの力学

フラットトップ プロファイルは、スポットの直径全体にわたってエネルギー強度が一定に保たれるように設計されたビーム形状であり、通常、中心から端までの変動は 10% 未満です。これを達成するには、複雑な光学工学が必要です。ビームホモジナイザー、回折光学素子 (DOE)、および特殊な屈折ウェーブシェイパーが光学レール内に配置され、生の自然に発生するガウス ビームをこの均一なプラトー状のプロファイルに変換します。

レーザー製造では、「スーパー ガウス」ビーム プロファイル (多くの場合、N ≥ 4 で数学的に定義されます) が、クリニックでフラットトップ ビームと呼ばれる実用的な工学標準として機能します。平坦なエネルギープラトーと高度に制御された急勾配のエッジのバランスをとります。この特定の形状により、エネルギーが跳ね返り、高強度と低強度の同心円状のリングが作成される光回折リングの問題が防止されます。フラットトップおよび高次のスーパーガウス ビームは、スポットの絶対エッジで鋭い垂直ドロップオフを生成し、その結果、周囲の組織には影響を及ぼさない、明確で予測可能な治療境界が得られます。

臨床結果: ビーム形状がインククリアランスに与える影響

光学物理学を具体的な皮膚科学的結果に変換することは、レーザー システムの究極のテストです。ビームプロファイルは、組織相互作用、色素断片化の効率、およびその後の体のマクロファージ反応に直接影響します。均一なビームにより、光音響破壊の物理学が治療領域のあらゆる平方ミリメートルにわたって確実に有利に作用します。

組織相互作用と写真製版粉砕

均一なフルエンスにより、スポット サイズ内のすべての色素が断片化に必要な正確なエネルギーを確実に受け取ります。レーザーが発射されると、インク粒子が光を吸収して急速な熱膨張を起こし、顔料を粉砕する音響衝撃波が発生します。フラットトップのビームは一貫したエネルギーを供給するため、この光音響破壊はスポット全体で均一に発生します。

これをガウスの結果と比較してください。ガウス ビームは、「ドーナツ」効果や不均一なフェードを残すことがよくあります。スポットの中心はインクを完全に粉砕しますが、弱いエッジは顔料をそのまま残します。この不均一なクリアランスにより、患者は完全な除去を達成するために大幅に多くの合計セッションを受ける必要があり、フラストレーションや臨床疲労につながります。

熱損傷、瘢痕化、PIH リスクの軽減

中心部のホットスポットは、重篤な有害事象と強い相関があります。ガウス ビームの中心が組織の熱緩和時間を超えると、組織の水が急速に蒸発し、水ぶくれ、ピンポイント出血、そして最終的には肥厚性瘢痕化を引き起こします。さらに、ガウスエッジにおける治療量以下のエネルギーは、それ自体が一連の問題を引き起こします。人間の皮膚科学では、低レベルの非粉砕熱でメラノサイトを攻撃することでメラノサイトを刺激します。これにより、インクがきれいになるのではなく、矛盾したインクの黒ずみや炎症後色素沈着過剰症 (PIH) が発生します。

フラットトッププロファイルにより、効果的な皮膚浸透を維持しながら、ピークパワーを表皮損傷の閾値未満に安全に保ちます。中央のスパイクと弱い羽毛状のエッジを排除することで、レーザーはインクを破壊するのに必要な正確な量のエネルギーのみを供給し、周囲のメラノサイトと表皮構造はほとんど乱されません。

フラットトップピコ秒レーザーシステムの役割

超短いパルス持続時間と均一なエネルギー分布を組み合わせることで、臨床上の利点がさらに高まります。フラット トップのピコ秒レーザー システムは、 古いナノ秒ガウス システムに伴う光熱リスクを事実上排除しながら、写真製版音響効果を最大化します。ピコ秒のパルス持続時間は非常に短いため、周囲の組織に熱が伝わる時間がありません。また、フラットトップ プロファイルを介して伝達されると、音響衝撃波は完全に均一になり、頑固な色でも迅速かつ安全なインク除去が行われます。

業務効率と治療技術

ビームプロファイルの選択は、日々の診療業務、予約のスケジュール、および施術者の疲労に大きな影響を与えます。治療プロセスの効率は、レーザー エネルギーがどれだけ予測どおりに皮膚と相互作用するかに完全に依存しており、セッション中にオペレーターが行う必要がある物理的な動作が決まります。

スポットオーバーラップ要件と治療速度

オーバーラップの数学的現実が治療速度を左右します。ガウス ビームでは、弱いエッジを補うために 30% ～ 50% のオーバーラップが必要です。重なりが少ないと、インクの隙間が未処理のまま残ります。この重なり合いにより、タトゥー 1 平方インチあたりに必要なパルス数が効果的に 2 倍になります。

フラットトップのプロファイルにより、運用上の大きな利点が得られます。エッジの強度変化は 10% 未満であるため、医師は 10% ～ 15% のオーバーラップだけを必要とします。これにより、総パルス数が大幅に減少し、治療時間が半分に短縮され、レーザーのフラッシュランプの寿命が長期にわたって節約されます。

1. タトゥーの密度を評価し、インクの深さに基づいて適切なスポット サイズを選択します。

2. フラットトップ ビームではガウス ビームよりも低い全体的なエネルギー設定が必要であることに留意して、ベースライン フルエンスを設定します。

3. 厳密に 10% のエッジ オーバーラップを使用してレーザーの発射を開始し、体系的なグリッド パターンで移動します。

4. 即時の組織反応 (フロスティング) を観察して、スポット全体にわたる均一な光音響破壊を確認します。

5. 手の速度に合わせて繰り返しレート (Hz) を調整し、誤って 1 か所にパルスが重ならないようにします。

オペレーターの疲労と精度

ガウス ビームでタトゥーを「ペイント」するには、ゼブラ ストライプ (インクの線の欠落) を避けるために、細心の注意を払い、しっかりと重ね合わせる必要があります。これにより、施術者の認知的および身体的負荷が増大し、長い一日の終わりに向けて手の疲労や一貫性のない結果につながります。フラットトップビームのシャープで予測可能なエッジにより、より高速で体系的なグリッド状のアプリケーションが可能になります。オペレーターは各パルスの境界を明確に確認できるため、ユーザーのエラーが減り、よりクリーンで迅速な治療セッションが保証されます。

評価の次元: ハードウェアのトレードオフ

医療用のレーザー システムを選択する際には、臨床上の優位性と、光学製造、資本コスト、定期メンテナンスの現実のバランスをとることが重要です。高度な光学部品には特別な取り扱いと注意が必要です。

光学的複雑さと設備投資

安定したフラットトップビームを生成すると、レーザーの光学レールのエンジニアリングが大幅に複雑になります。回折光学素子またはマイクロレンズ アレイを含めると、未加工のシングルモード ガウス レーザーと比較して製造コストが増加します。クリニックは、この高額な初期資本支出と、治療時間の短縮、有害事象の減少、1 日あたりの患者数の増加による直接的な収益上のメリットを比較検討する必要があります。

ビームの劣化とメンテナンスの現実

ビーム整形光学部品は繊細なコンポーネントです。 DOE とマイクロレンズ アレイは、熱ストレスにより時間の経過とともに劣化したり、輸送中に機械が機械的衝撃を受けると位置がずれたりする可能性があります。定期的な予防メンテナンスとビームプロファイリングが必要です。技術者は定期的に出力をテストして、フラットトップのプロファイルが数百万パルスにわたって歪んだガウス形状に戻らないことを確認する必要があります。

多関節アーム vs. ファイバーデリバリーシステム

送達メカニズムはビームの完全性に大きな影響を与えます。光ファイバーケーブルは柔軟性があり、製造コストも安価ですが、光がコア内で反射する際に光の空間分布が乱れる傾向があります。ハイエンドのタトゥー除去レーザーは、精密なミラー光学系を備えた多関節アームを利用しています。これらの多関節アームは、光学レールからハンドピースに至るまでフラットトップビームの正確な空間プロファイルを維持し、ファイバー送達システムでよく見られる劣化やエネルギー損失を回避します。

実装のリスクと軽減戦略

マーケティング上の主張を理解し、選択したテクノロジーが広告どおりに機能することを確認することは、臨床の成功と患者の安全にとって不可欠です。

本当の「フラットトップ」の主張を検証する

レーザー市場には擬似平坦なプロファイルが溢れています。一部のメーカーは、切り詰められたガウス ビームや安価なディフューザーを使用し、それらを「フラットトップ」として販売しています。購入者は証拠を要求する必要があります。エネルギー分布が本当に均一であることを確認するために、購入契約に署名する前に、実際のビーム プロファイルのバーンペーパー テストまたは 3D 光学センサーの読み出し (Ophir カメラ データなど) をメーカーに依頼してください。

トレーニングとプロトコルの調整

古いガウス システムから最新のフラットトップ システムに移行する実務者は、特有の学習曲線に直面します。偶発的な過剰処理や過剰な熱スタッキングを避けるために、重なり合う習慣を積極的にやめなければなりません。ベースラインフルエンス設定の調整も必須です。フラットトップ ビームのエネルギー供給は非常に効率的かつ均一であるため、多くの場合、同じ臨床エンドポイントを達成するには、ガウス システムと比較して全体の J/cm² 設定を低くする必要があります。

結論

クリニックの光配信システムをアップグレードすることは、患者の安全性と運用スループットへの直接的な投資となります。実践を最適化するには、次の手順を実行します。

• 購入前に均一なエネルギー分布を確認するには、メーカーに 3D 光学センサーの読み取り値をリクエストしてください。

• 臨床プロトコルを改訂して、最大 15% のスポット オーバーラップを利用し、熱スタッキングを防ぎます。

• フラットトップ ハードウェアに移行する場合は、エッジ効率の向上を考慮してベースライン フルエンス設定を下げます。

• 回折光学素子の完全性を維持するために、年に 2 回の光学調整チェックをスケジュールします。

よくある質問

Q: ガウスビームとフラットトップビームの主な違いは何ですか?

A: ガウス ビームはピーク エネルギーを中心に集中させ、強度は端に向かって徐々に減少します。フラットトップビームはスポットサイズ全体にエネルギーを均一に分配し、中央のホットスポットのない一貫した組織相互作用を保証します。

Q: ガウス ビームでは、なぜ治療中により多くのオーバーラップが必要になるのですか?

A: ガウス ビームの端でのエネルギーの低下は、その領域が治療量以下のエネルギーを供給していることを意味します。施術者は、すべての色素が粉砕するのに十分なエネルギーを確実に受け取るために、スポットを 30% ～ 50% 重ね合わせる必要があります。

Q: フラットトップビームは傷跡のリスクをどのように軽減しますか?

A: ガウス ビームに見られる中央のエネルギー スパイクを排除することで、フラットトップ プロファイルが表皮への局所的な熱損傷を防ぎます。これにより、ピーク電力が損傷閾値未満に抑えられ、水膨れや瘢痕化のリスクが大幅に軽減されます。

Q: フラットトップ レーザーは維持費が高くなりますか?

A: はい。回折光学素子やマイクロレンズアレイなど、ビームを整形するために必要な高度な光学系は高感度です。時間の経過とともに劣化しないようにするには、専門的な校正と定期的な予防メンテナンスが必要です。

Q: ファイバーデリバリーシステムはフラットトッププロファイルを維持できますか?

A: 一般的にはありません。光ファイバーは光の空間分布を乱す傾向があります。精密なミラー光学系を備えた多関節アームは、レーザーから皮膚までのフラットトップ ビームの正確で均一なプロファイルを維持するための標準です。

Q: スーパーガウスビームとは何ですか?

A: スーパー ガウス ビームは、フラットトップ レーザーの実用的な工学標準です。急峻で高度に制御されたエッジを備えた平らなエネルギープラトーを提供し、光回折リングを防ぎ、鮮明な治療境界を確保します。

Q: レーザーが真のフラットトップ プロファイルであることを確認するにはどうすればよいですか?

A: マーケティングパンフレットだけに頼らないでください。エネルギー分布がスポット全体で数学的に均一であることを確認するには、メーカーに 3D 光学センサーの読み取り値または物理的なビーム プロファイルの紙焼きテストを依頼してください。
