パッシブQスイッチレーザー vs.アクティブQスイッチレーザー

導入

Q スイッチ レーザーは 、多くの産業にとって高エネルギーの短パルスを生成するのに不可欠です。しかし、パッシブ Q スイッチ レーザーとアクティブ Q スイッチ レーザーのどちらを選択するかは難しい場合があります。各タイプは、パフォーマンス、コスト、適合性に異なる影響を与えます。この記事では、両方のタイプの主な違い、利点、理想的な用途について説明し、ニーズに合った適切な Q スイッチ レーザーの選択に役立てます。

Qスイッチレーザーを理解する

Qスイッチングとは何ですか?

Q スイッチングは、キャビティ損失を一時的に増加させることで高エネルギー パルスを生成するレーザーで使用される技術で、これによりレーザー発振の発生が防止されます。この期間中、レーザーの利得媒体内にエネルギーが蓄積されます。損失が減少すると、蓄積されたエネルギーが強力なパルスとして急速に放出されます。このプロセスにより、短時間で高強度の光のバーストが発生します。

Q スイッチングは、アクティブとパッシブという 2 つの主要な方法を使用して実現できます。どちらの方法も、蓄積されたエネルギーの放出を制御しますが、キャビティ損失を調整し、パルス特性を管理する方法が異なります。

Qスイッチングはどのように機能しますか?

パッシブ Q スイッチングとアクティブ Q スイッチングの両方で、エネルギーは最初にレーザーの利得媒体に保存されます。このエネルギーは閾値に達するまで蓄積されます。この時点で、アクティブ Q スイッチングの外部変調またはパッシブ Q スイッチングの可飽和吸収によって、Q スイッチがアクティブになります。レーザーはそのエネルギーをバーストで放出できるため、高エネルギーで持続時間の短いパルスが生成されます。

2 つの方法の主な違いは、エネルギーがいつどのように放出されるかにあります。アクティブ Q スイッチングではパルス タイミングを正確に制御できますが、パッシブ Q スイッチングでは通常、エネルギーの放出がより自動化され、あまり制御されなくなります。

パッシブQスイッチレーザーとアクティブQスイッチレーザーの主な違い

アクティブ Q スイッチング テクノロジーの概要

アクティブ Q スイッチングは、音響光学変調器や電気光学変調器などの外部メカニズムに依存します。これらのデバイスは、レーザーのキャビティ損失を迅速に調整して、パルスのタイミングを制御します。変調器がアクティブになると、キャビティ損失が高くなり、発振が妨げられます。変調器がオフになると、キャビティ損失が減少し、レーザーが蓄積されたエネルギーを高強度パルスとして放出できるようになります。

この方法では、パルス タイミングを正確に制御できるため、レーザー誘起降伏分光法 (LIBS) や精密レーザー加工など、高度な同期が必要なアプリケーションに適しています。

パッシブ Q スイッチング技術の概要

パッシブ Q スイッチングでは、エネルギー放出は、エネルギー レベルが飽和するまで光子を吸収する材料である可飽和吸収体によって制御されます。吸収体が透明になると、レーザーの利得媒体に蓄積されたエネルギーがパルスで放出されます。この方法では外部電子機器や複雑な制御システムが必要ないため、パッシブ Q スイッチングがよりシンプルでコスト効率が高くなります。

パッシブ Q スイッチングは、正確なパルス制御よりもコンパクトなサイズとシンプルさが重要なアプリケーションでよく使用されます。

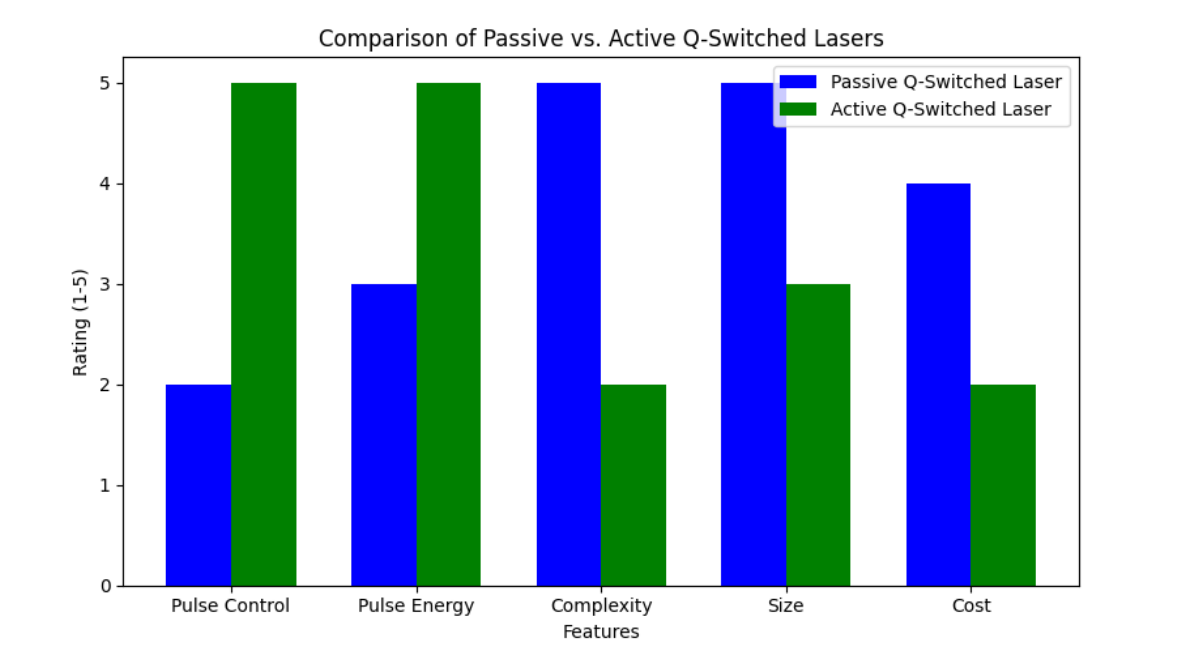

特徴	パッシブQスイッチレーザー	アクティブQスイッチレーザー
パルス制御	制限された制御	正確な制御
パルスエネルギー	エネルギーの低下	より高いエネルギー
複雑	シンプルで外部電子機器が不要	外部電子機器が必要
サイズ	コンパクト	より大きな
料金	よりコスト効率が高い	より高価な
アプリケーション	ポータブル デバイス、単純なタスク	高精度作業、産業用途

パルス制御とエネルギーの比較

アクティブQスイッチレーザーのパルスエネルギーとタイミング

アクティブ Q スイッチ レーザーは、パルス タイミングを正確に制御し、エネルギーを放出する前に利得媒体の分布を完全に反転する機能により、より高いパルス エネルギーを提供します。これにより、材料処理、医療、高精度分光法などの用途に不可欠な高出力パルスが生成されます。

アクティブ Q スイッチングは、パルス持続時間と繰り返しレートを制御する機能も提供するため、外部デバイスまたはシステムとの同期が必要なアプリケーションに最適です。

パッシブQスイッチレーザーのパルスエネルギーとタイミング

パッシブ Q スイッチングは、通常、アクティブ Q スイッチングと比較してパルス エネルギーが低くなります。これは、たとえ反転分布が完全に完了していなくても、吸収体が透明になるとすぐにエネルギーが放出されるためです。一部のパッシブ Q スイッチング システムはミリジュール レベルのパルスを実現できますが、エネルギー放出はあまり制御されません。

ただし、パッシブ Q スイッチングはシンプルなので、正確なパルス エネルギーとタイミングがそれほど重要ではないアプリケーションに適しています。これらのシステムは、コンパクトでコスト重視のデバイスでよく使用されます。

同期およびトリガー機能

アクティブ Q スイッチングは、同期と正確なタイミングを必要とするアプリケーションに優れています。たとえば、レーザー システムを分光計やスキャン機構などの外部デバイスと統合する場合、アクティブ Q スイッチングにより、パルスが正確に適切な瞬間に配信されることが保証されます。

対照的に、パッシブ Q スイッチングには、パルスを外部システムと同期させる機能がありません。パルスのタイミングは、可飽和吸収体がいつ透明になるかによって決まり、その結果、パルス間の変動やジッターが発生する可能性があります。

コストとサイズの考慮事項

パッシブQスイッチレーザーのコスト効率

パッシブ Q スイッチ レーザーの最も重要な利点の 1 つは、コスト効率です。これらのレーザーは必要なコンポーネントが少なく、パルス制御に外部電子機器に依存しないため、全体の複雑さとコストの両方が削減されます。その結果、パッシブ Q スイッチングは、ポータブルまたはエントリーレベルのレーザー システムなど、予算の制約が重要なアプリケーションに最適です。

アクティブQスイッチレーザーのコストとサイズ

アクティブ Q スイッチング システムは、一般にパッシブ システムよりも高価です。これは、必要な駆動電子機器や電源だけでなく、音響光学変調器や電気光学変調器などの追加コンポーネントが必要になるためです。さらに、アクティブ Q スイッチは大型になる傾向があるため、スペースの制約が厳しいアプリケーションにはあまり適していません。

ただし、アクティブ Q スイッチングのコストは高くなりますが、精度と柔軟性が向上するという利点があり、これは高性能アプリケーションにとって重要です。

パッシブおよびアクティブ Q スイッチ レーザーの理想的な用途

アクティブQスイッチレーザーのアプリケーション

アクティブ Q スイッチ レーザーは、精度と同期を必要とする高エネルギー用途に最適です。パルスのタイミングとエネルギーを制御できるため、次の用途に最適です。

● レーザー誘起ブレークダウン分光法 (LIBS): この技術では、多くの場合リアルタイム アプリケーションで正確な材料分析を達成するために、正確なパルス タイミングが必要です。アクティブ Q スイッチングにより、最適な結果を得るために必要なときに各パルスが正確に配信されます。

● キネマティックレーザー加工: レーザー切断や彫刻などのプロセスでは、同期が重要です。アクティブ Q スイッチングにより、パルス間隔を正確に制御できるため、さまざまな材料を処理する際に一貫した品質と精度が保証されます。

● 医療処置: タトゥー除去、皮膚の再表面処理、目の手術などの医療用途では、安全性と有効性を確保するために制御されたパルスに依存しています。アクティブ Q スイッチングにより、レーザーが正確な間隔でパルスを送信できるようになり、患者の安全性と治療結果の成功に不可欠です。

アクティブ Q スイッチングにより、パルスが特定の間隔で確実に配信されるため、正確な同期と高精度が必要なタスクには不可欠です。

パッシブQスイッチレーザーのアプリケーション

パッシブ Q スイッチ レーザーは、正確な制御よりもシンプルさ、コンパクトさ、費用対効果を優先するアプリケーションに最適です。これらのレーザーは一般的に次の用途で使用されます。

● ポータブルおよびハンドヘルド レーザー: 歯科や皮膚科処置などの業界では、パッシブ Q スイッチングにより、ハンドヘルド デバイス向けのより手頃な価格のコンパクトなソリューションが提供されます。これらのレーザーは使いやすさと機動性を考慮して設計されており、現場の実務者にとって理想的です。

● マイクロチップ レーザー: これらのレーザーは、スペースが貴重でコストが重要な要素であるコンパクトなシステムでよく使用されます。パッシブ Q スイッチングは、これらのアプリケーションにシンプルで信頼性の高いソリューションを提供し、小型の統合デバイスで効果的なパフォーマンスを提供します。

● 基本的な材料のアブレーション: 基本的な材料の除去やマーキングなどの単純なタスクには、パッシブ Q スイッチ レーザーが効率的で簡単なソリューションを提供します。アクティブ システムと同レベルのパルス制御は提供できない場合がありますが、高精度が必要ない用途には適しています。

パッシブ Q スイッチングは、正確なパルス制御の複雑さを必要とせず、シンプルで信頼性が高く、コスト効率の高いソリューションが必要な場合に特に役立ちます。

アプリケーションの種類	パッシブQスイッチレーザー	アクティブQスイッチレーザー
材料加工	基本的な材料のアブレーション	レーザー加工、切断
治療	歯科治療、皮膚治療	タトゥー除去、目の手術、皮膚の再生
携帯性	ハンドヘルドのマイクロチップレーザー	通常は大きくなり、持ち運びが難しくなります
精度	精度が低い	高精度の同期タスク

結論

パッシブ Q スイッチ レーザーとアクティブ Q スイッチ レーザーのどちらを選択するかは、アプリケーションのニーズによって異なります。アクティブ Q スイッチングは正確なパルス タイミングとより高いエネルギーを提供し、高精度のタスクに最適です。ただし、コストが高く、サイズも大きくなります。一方、パッシブ Q スイッチングは、厳密なパルス制御を必要としないアプリケーション向けの、コンパクトでコスト効率の高いソリューションです。高エネルギーと高精度を実現するには、アクティブ Q スイッチ レーザーが最適です。予算に優しいコンパクトなセットアップには、パッシブ Q スイッチングが信頼性の高いオプションを提供します。 Shanghai Apolo Medical Technology は 、さまざまなニーズに応える高度なレーザー システムを提供し、パフォーマンスを損なうことなく費用対効果の高いソリューションを提供します。

よくある質問

Q: パッシブ Q スイッチ レーザーとアクティブ Q スイッチ レーザーの違いは何ですか?

A: Q スイッチ レーザーは、パッシブまたはアクティブのいずれかの方法を使用して高エネルギー パルスを生成します。アクティブ Q スイッチングでは外部デバイスを使用して正確なパルス制御を行いますが、パッシブ Q スイッチングでは可飽和吸収体を利用してよりシンプルでコスト効率の高いソリューションを実現します。

Q: パッシブ Q スイッチ レーザーはどのように機能しますか?

A: パッシブ Q スイッチ レーザーは、飽和するまで光子を吸収する材料を使用します。飽和すると、吸収体は透明になり、蓄積されたエネルギーがパルスとして放出されるようになります。

Q: パッシブ Q スイッチ レーザーとアクティブ Q スイッチ レーザーではどちらが費用対効果が高いですか?

A: パッシブ Q スイッチ レーザーは、設計がシンプルで外部電子機器が不要なため、一般にコスト効率が高くなります。予算重視のアプリケーションに最適です。

Q: アクティブ Q スイッチ レーザーはいつ使用する必要がありますか?

A: アクティブ Q スイッチ レーザーは、レーザー加工や医療処置などの高精度アプリケーションなど、正確なパルス タイミングと高エネルギーが必要な場合に最適です。

Q: パッシブ Q スイッチ レーザーは高エネルギー用途に使用できますか?

A: パッシブ Q スイッチ レーザーは高エネルギー パルスを送信できますが、通常はアクティブ システムよりも強力ではありません。シンプルさとコンパクトさを重視する用途に適しています。

Q: アクティブ Q スイッチ レーザーの主な利点は何ですか?

A: アクティブ Q スイッチ レーザーは、パルス タイミング、より高いパルス エネルギー、同期機能をより詳細に制御できるため、高精度と一貫性が必要なタスクに最適です。
